有線遠傳水表系列

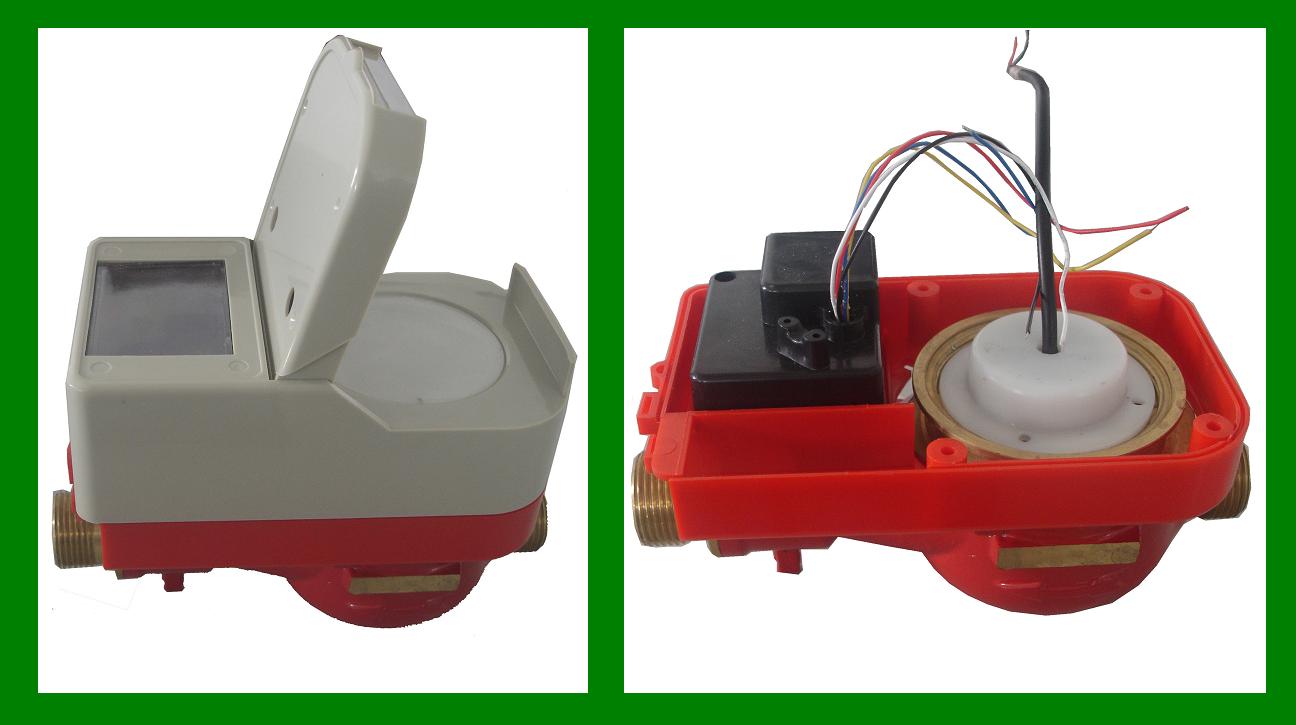

多流干式閥控流量計LXSGK(R)-（15～25）B6G

本產品是以帶有發訊裝置的水表為流量計量基表，加裝控制器和電控閥所組成的一種具有結算功能的水量計量?jī)x表。該產品采用了自主研制的小機芯結構和低扭矩閥門，具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間，設計出的智能水表體積小巧，外形美觀。

一.性能參數

公稱口徑	公稱流量（m³/h）	分界流量（l/h）	最小流量（l/h）	傳動比（n/l）
15	1.5	150	30	34.5
20	2.5	250	50	31
25	3.5	350	70	21.9

二. 流量測量誤差

a.從包括分界流量至包括過載流量的高區為±2％

b.從包括最小流量至不包括分界流量的低區為±4％

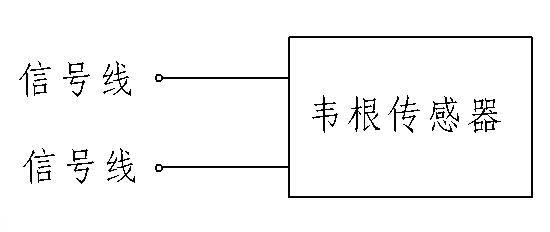

三. 韋根式傳感器

輸出電壓：大于等于2V

接線：無“＋”、“-”極之分

注意事項：1、此傳感器未提供放大電路。

2、傳感器的引線要盡量留短一些。否則將增加干擾信號串入的機會。

四.閥門相關參數

1）閥門扭矩

水壓（MPa）	新裝閥門常用流量下開關閥最大扭矩（N.m）
水壓（MPa）	DN15	DN20	DN25
0.3	0.2	0.3	0.3
1.0	0.4	0.6	0.6

2）水壓≥0.2MPa時，閥門泄漏量≤2L/h。

五.執行機構參數
1）閥門到位方式：本公司的閥門到位有兩種限位方式，開關限位與機械限位并存，機械限位要稍微滯后一點，當開關限位失靈時，機械限位才起作用。

2）開、關閥時間≤10S（測試電壓3.6V）。
3）開、關閥電流（配本公司閥控表）（測試電壓3.6V）。

口徑	開、關閥電機電流（mA）
	空載	0.3MPa水壓
	I_max	I_max
DN15	38	110
DN20	38	120
DN25	38	130

（測試流量：DN15流量為2.5m3/h，DN20、DN25流量為4m3/h）。

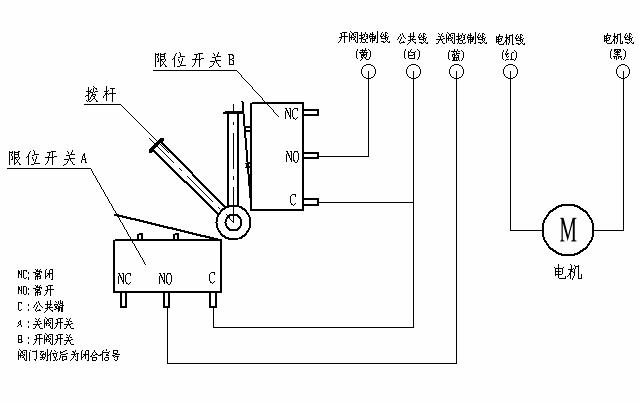

4）執行機構引出線中：紅色線為電機正極引出線，黑色線為電機負極引出線，黃色線為開閥到位引出線，藍色線為關閥到位引出線，白色線為閥到位公共線。

5）電機堵轉電流:≤450mA（測試電壓:3.6V）。
6）電機工作電壓:2V～4V。

六．主控板到位控制方式設置

★開關限位：通常閥門到位后開關輸出閉合信號。

★阻轉控制：設計時為避開電機的啟動電流，檢測阻轉電流時應延時0.5S～1S 。

★時間控制：時間限制值可控制在12S 。

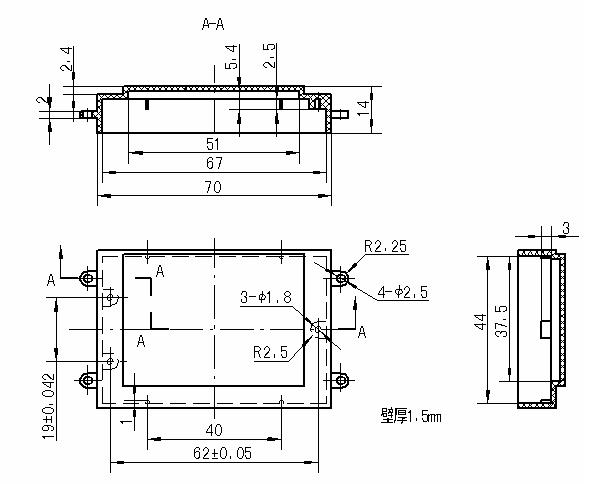

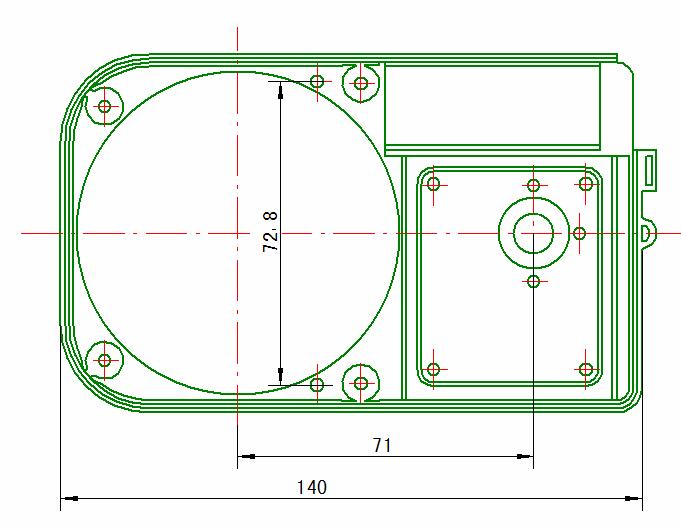

★主控板密封盒圖紙：

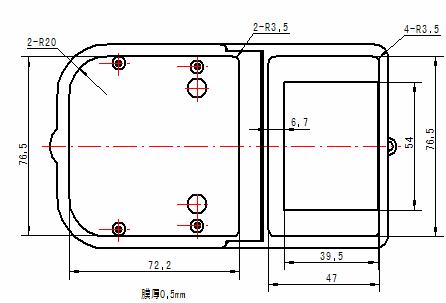

★貼膜尺寸

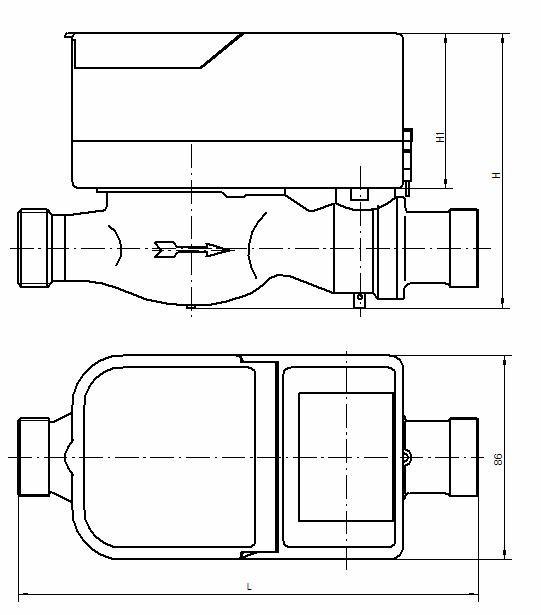

七．外形參數尺寸

產品名稱	公稱口徑	長L	高H1	高H	連接螺紋
產品名稱	DN（mm）	mm			D	d
多流干式閥控流量計（LXSGK（R）-B6G）	15	165	66	115	G3/4B	R1/2
	20	195	66	115	G1B	R3/4
	25	225	66	115	G1-1/4B	R1
